fpc軟板工藝流程是怎么樣的

分類：常見問題人氣：作者：軟板工程師發表時間：2020-03-10 21:08:32

　　很多朋友拿到fpc軟板怎么也想不明白，厚度和A4紙差不多的軟板，是如何生產出來的，下面小編就來為大家講一講fpc生產工藝流程到底是怎樣的。

　　fpc分為單面板和雙面板，生產流程有些不一樣，下面來分別講解各自的生產流程。

　　單面板流程圖

　　工程文件--銅箔--前處理--壓干膜--曝光--顯影--蝕刻--剝膜--AOI--前處理--貼覆蓋膜(或油墨印刷)--電鍍前處理--電鍍--電鍍后處理--壓補強--外型沖切--電測--外觀檢查--出貨
單面板流程圖

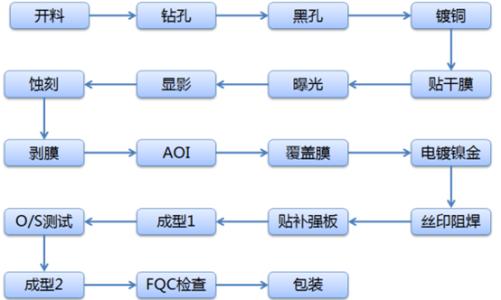

　　雙面板流程圖

　　工程文件--銅箔--鉆孔--黑孔(PTH)--鍍銅--前處理--壓干膜--曝光--顯影--蝕刻--剝膜--AOI--前處理--貼覆蓋膜(或油墨印刷)--電鍍前處理--電鍍--電鍍后處理--壓補強--外型沖切--電測--外觀檢查--出貨

　　從以上流程可以看出，要做好一塊fpc板是需要經過20幾道工序的，每一道工藝都需要嚴格控制，才能達到品質要求最終出貨。

　　以上就是小編整理的關于“fpc軟板工藝流程是怎么樣的”,希望對大家有所幫助，如還有不清楚的地方，請聯系我司客服為您解答。
